Scaffalature

Progettazione Magazzino

Forniamo consulenza professionale sin dall'inizio nella progettazione del magazzino. I nostri specialisti esaminano le condizioni del magazzino, la struttura degli articoli e i flussi di prelievo richiesti, trasformando i risultati in soluzioni ottimali.

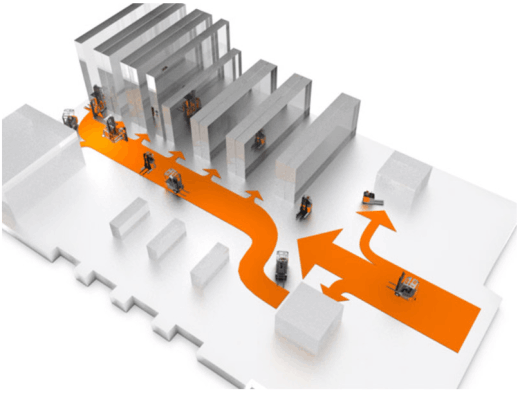

La progettazione della struttura del magazzino, con l'analisi dei flussi di entrata ed uscita dei materiali e delle merci, è fondamentale per una logistica corretta.
Prima va analizzato il magazzino e poi si scelgono le macchine che consentiranno una corretta movimentazione, in velocità e sicurezza.

Il montaggio corretto delle scaffalature è garantito da squadre di tecnici appositamente addestrati. Per OM STILL la collaborazione con altre funzioni, il coordinamento e il controllo della consegna dei materiali sono essenziali quanto la consegna delle scaffalature. Anche l'esame annuale delle scaffalature (secondo la norm. DIN EN 15635) può essere eseguito su richiesta. Proprio tutto sotto un unico nome..

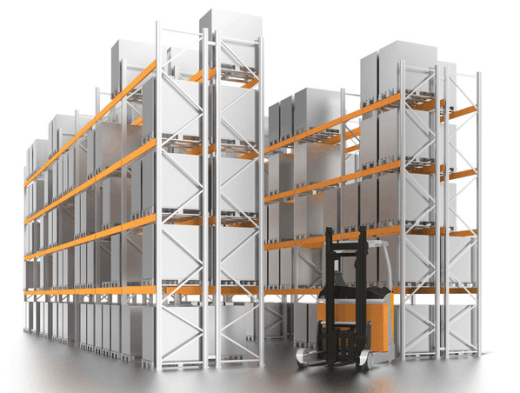

Scaffalature portapallet standard

La soluzione standard nel settore degli scaffali per pallet è una struttura di magazzino ad ampi corridoi.

Le operazioni agli scaffali si effettuano di norma con carrelli frontali, retrattili e commissionatori. Ai piani più bassi si accede facilmente con transpallet manuali o stoccatori elettrici.
Vantaggi
+ Stoccaggio a basso costo
+ Semplice impiego dei carrelli controbilanciati
+ Prelievo manuale al piano più basso (a livello terra)

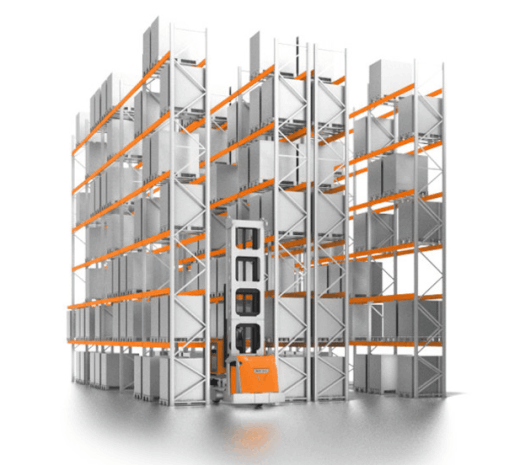

Portapallet corridoi stretti

Una struttura di magazzino a corridoi stretti permette il miglior utlizzo dello spazio a livello terra.

Le operazioni agli scaffali sono di solito eseguite con veicoli guidati manualmente o commissionatori. Questo permette la raccolta di piccoli contenitori a tutti i livelli dello scaffale.
Il veicolo opera su binari di guida o cavi d'induzione che provvedono a mantenerlo sulla pista.
Vantaggi
+ Buon uso degli spazi bassi e alti di magazzino (fino a 15 metri di altezza)
+ Ideale per un elevato numero di articoli e per media/alta movimentazione
+ Nessuno spostamento delle merci da prelevare
+ Elevata sicurezza operativa per assenza di pedoni nei corridoi

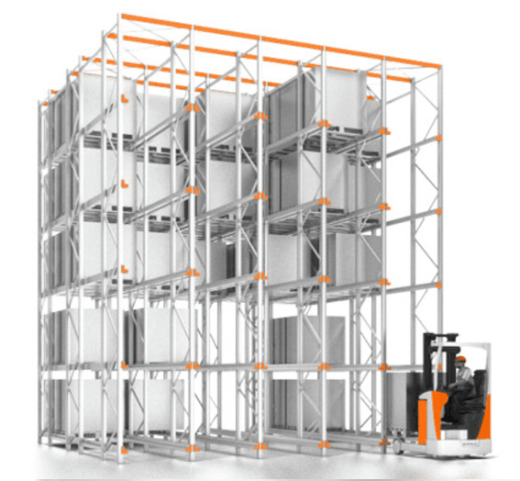

Scaffalature Drive-in

Le scaffalature drive-in e drive through sono utilizzate dai carrelli controbilanciati e dai retrattili, che entrano direttamente nei canali.
Funziona secondo il principio LIFO (last in, first out).

Con le scaffalature drive in, il carico ed il prelievo dei materiali avviene dallo stesso lato.
Con le scaffalature drive through – diversamente da quelle drive-in – c'è anche la possibilità di riempire lo scaffale da un lato e contemporaneamente prelevare dal lato opposto.
Vantaggi
+ stoccaggio compatto
+ Stoccaggio sicuro dei materiali sensibili alla pressione
+ Ottimo utilizzo degli spazi

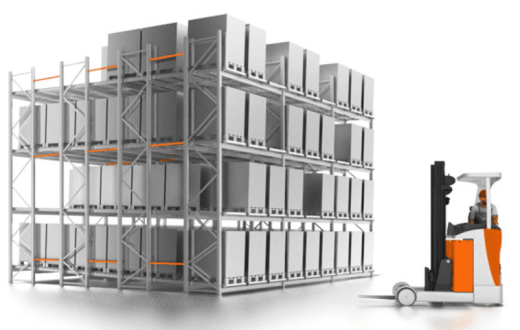

Scaffalature push-back

La scaffalatura push-back è leggermente inclinata e dotata di rulli, che riportano il pallet inserito verso il punto di carico. Funziona secondo il principio LIFO (last in, first out).

Il materiale è depositato e prelevato solo su un lato e l'ultimo pallet inserito 'spinge' indietro il precedente . Con l'inclinazione ed i rulli, il pallet si muove automaticamente verso il punto di deposito o prelievo. L'operazioni agli scaffali è compiuta da carrelli frontali o retrattili e, ai ripiani più bassi, con sollevatori manuali.
Vantaggi
+ Magazzino buffer ideale - principio LIFO
+ Non sono necessari rulli frenanti e separatori
+ Avanzamento indipendente dopo il prelievo

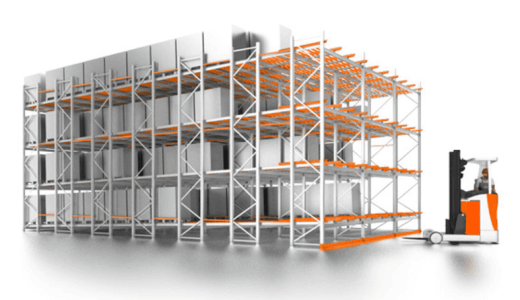

Scaffalature push-trough

La scaffalatura push-trough è leggermente inclinata e dotata di rulli, che portano il pallet inserito verso il lato opposto dello scaffale. Funziona secondo il principio FIFO (firstin, first out).

I pallet vengono depositati su di una rulliera leggermente inclinata dal punto di stoccaggio verso quello di prelievo. Il primo pallet depositato è pronto per essere prelevato per primo (first in, first out), dalla parte opposta dello scaffale. Questo sistema viene spesso usato come stoccaggio intermedio tra due aree di lavoro, nel settore trasporti per la preparazione dei percorsi o nella raccolta dei materiali.
Vantaggi
+ Movimentazione merci ottimale secondo il principio FIFO
+ Efficienza di costo in alternativa a through racks
+ Separazione di carico e scarico
+ Trasporto automatico dei pallet al punto di prelievo

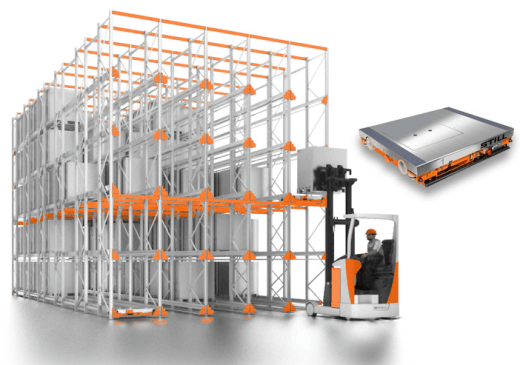

Scaffali con navetta PalletShuttle

I pallet sono depositati nel punto di carico e movimentati lungo lo scaffale da una navetta, sia per le operazioni di stoccaggio che per quelle di prelievo

Tempo e spazio di magazzino sono denaro. Per questo assume particolare significato l'utilizzo ottimale dello spazio disponibile di magazzino. Utilizzando un sistema di stoccaggio ad alta compressione in abbinamento al PalletShuttle di OM STILL si può sfruttare al meglio lo spazio disponibile anche con gran diversità di articoli e pallet.
Attraverso l'evoluzione intelligente dei nostri scaffali drive-in, il conducente del carico è in grado di arrivare con il PalletShuttle in profondità nel canale. Qui i ripiani possono essere caricati di merci in maniera indipendente uno dall'altro.
Il principio è semplice ed efficace: il PalletShuttle prende il pallet all'inizio di un livello da un carrello, e lo trasporta automaticamente – mentre il carrello scarica il pallet successivo, ad esempio dal camion – sulle guide alla fine del corridoio, lo depone attentamente sui supporti di guida e ritorna all'inizio del livello, per prendere il pallet successivo.
Oltre all'enorme risparmio di tempo, il PalletShuttle aumenta la sicurezza nelle operazioni di magazzino, perché i tratti di percorso sono nei canali e il materiale trasportato è gestito con attenzione di fronte a un blocco di stoccaggio. L'attrezzatura standard del PalletShuttle OM STILL garantisce un funzionamento sicuro (secondo la Direttiva Macchine Europea) attraverso un'apparecchiatura mobile di protezione personale.
Vantaggi
+ Ottimo utilizzo dello spazio nonostante la diversità di articoli
+ Elevato movimento di Pallet
+ Utilizzo simultaneo di PalletShuttle e carrelli elevatori
+ Nessuna distanza da percorrere nello scaffale
+ Alta flessibilità

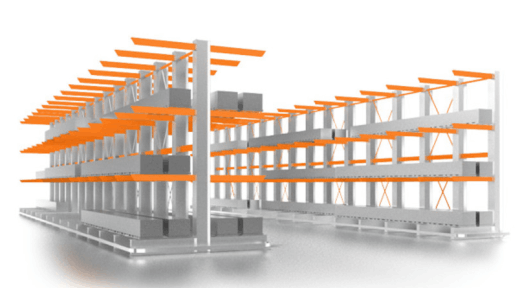

Scaffalature cantilever

Consentono un accurato e semplice stoccaggio di oggetti lunghi come ad esempio cavi, piastre, assi, aste.

Gli scaffali cantilever sono attrezzati con numerosi impianti di supporto per sostenere i carichi. Le dimensioni e l'esecuzione degli scaffali cantilever e i supporti dipendono dai carichi richiesti e dai requisiti strutturali.
Anche con questo sistema di scaffalature offriamo non solamente scaffali ma soluzioni personalizzate - realizzabili con qualsiasi misura e carico.
Vantaggi
+ Stoccaggio ordinato di carichi ingombranti e oggetti lunghi
+ Riduzione dello spazio di stoccaggio con l'utilizzo dello spazio in altezza
- Possibilità di una versione per l'uso all'esterno con tetto e rivestimento

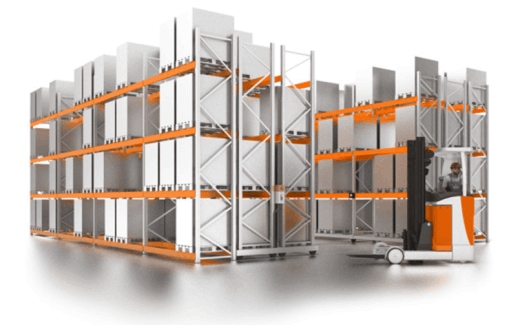

Scaffalature compattabili

Le scaffalature compattabili offrono un'enorme capacità di stoccaggio grazie ad un uso ottimale dello spazio.

Gli scaffali sono montati su carrelli e mossi da motori elettrici. In questo modo c'è solo una corsia all'interno della quale si muove il carrello elevatore. Il resto dello spazio è occupato da scaffali.

Le scaffalature scorrevoli funzionano attraverso un sistema programmabile senza contatto.
Il movimento avviene tramite pulsanti sui supporti degli scaffali, tramite radiocomando o automaticamente da un terminale del carrello, che è collegato ad un sistema di gestione superiore.
Vengono utilizzate barriere foto-elettriche per la protezione personale. Le dimensioni e la composizione del blocco scaffali sono realizzate secondo la richiesta dell'utente. A seconda delle esigenze, vengono instalalte diverse tipologie di scaffalature.
Vantaggi
+ Altissima capacità di magazzino attraverso l'utilizzo ottimale dello spazio
+ Invece di un corridoio principale da percorrere con il carrello, possono essere aperti contemporaneamente più corridoi stretti e di prelievo.
+ L'intero impianto può essere costruito in più fasi, aumentando gradualmente la capacità di stoccaggio.

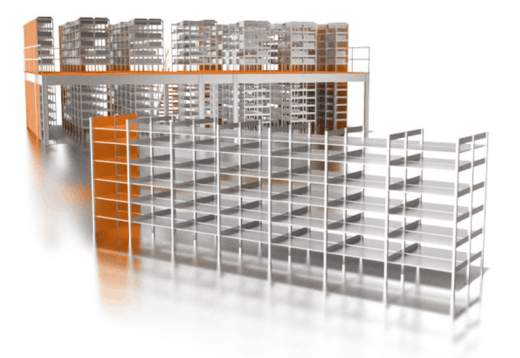

Scaffaletti a ripiani

Gli scaffali a ripiani sono una soluzione adeguata per lo stoccaggio delle merci sciolte (non su pallet) e piccoli oggetti.

Proprio per la sua semplicità costruttiva, questo tipo di scaffalatura non solo è espandibile ma può essetre adattata in maniera flessibile a tutte le esigenze del magazzino.
La combinazione di componenti standard e una varietà di accessori di sistema permettono una varietà di soluzioni speciali, come ad esempio scaffalature inclinate, scaffali con mensole trasparenti, scaffali con ruote e ripiani per la corretta conservazione dei liquidi o materiali pericolosi o inquinanti.
Per ottimizzare lo spazio di stoccaggio disponibile, si possono realizzare strutture multipiano fino a 8 metri di altezza.
Vantaggi
+ Sistema modulare – possibilità di estensione
+ Buon rapporto qualità-prezzo
+ Alta capacità di carico per i sistemi mono e multi-livello

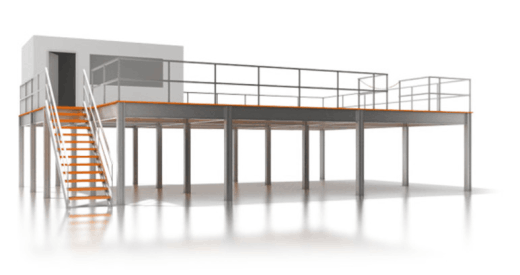

Soppalchi

Il soppalco rende possibile un uso più efficiente degli spazi alti del magazzino.

Possono essere utilizzate singolarmente ad esempio come piani supplementari di lavoro o superfici di produzione.
Un mezzo intelligente per moltiplicare lo spazio di stoccaggio, nel quale le possibilità sono praticamente infinite. A seconda delle specifiche esigenze dei clienti, si possono facilmente realizzare diversi rivestimenti per differenti capacità (di carico.)
Vantaggi
+ Realizzazione economica di aree di magazzino e di utilizzo
+ Carico massimo da 250 kg/m² a 2000 kg/m²
+ Costruzione anche in versione a viti o incastri; può essere facilmente smontato e ricostruito
+ Espandibile in qualsiasi momento
